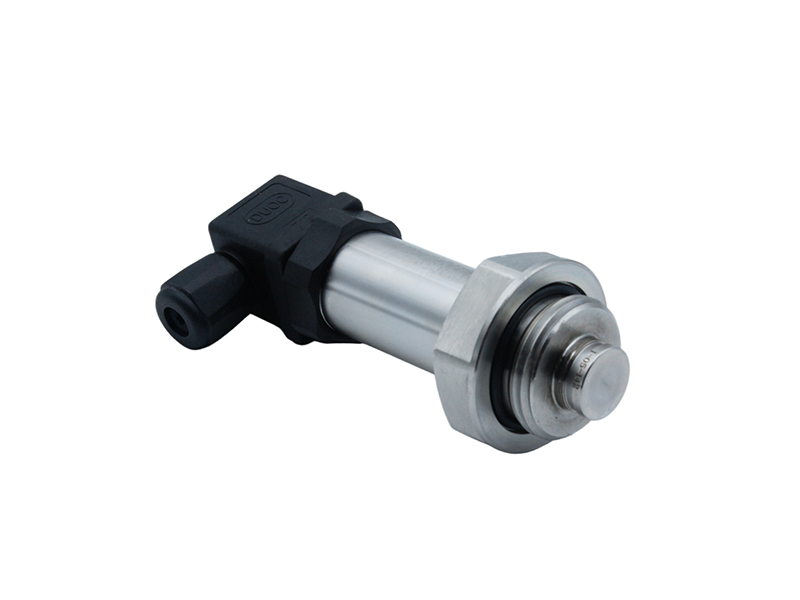

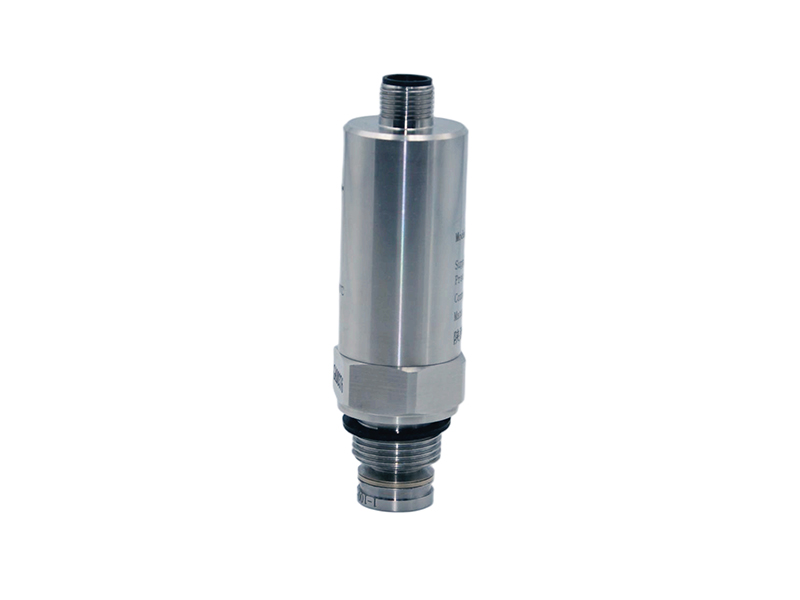

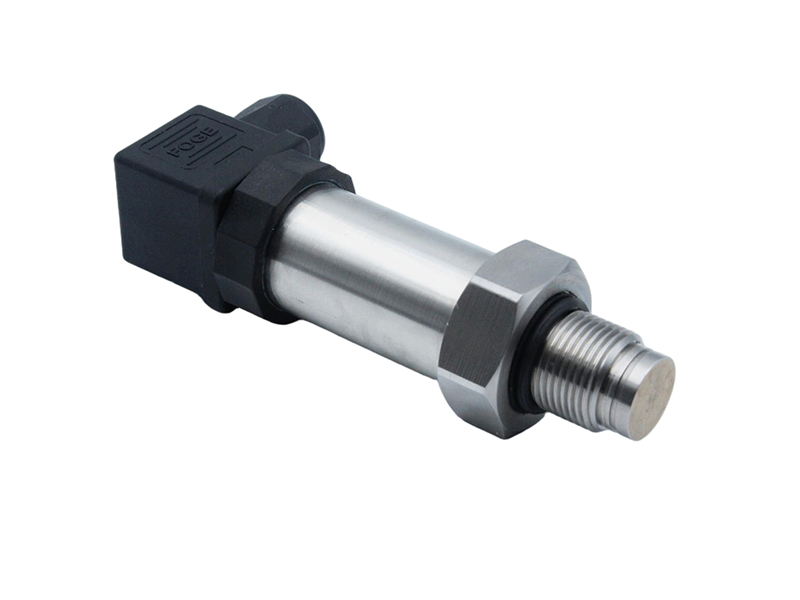

应变平膜压力变送器

一 、概 述

应变式平膜压力变送器采用了高精度应变测量技术，具有测量压力的功能，焊接结构提高了产品的可靠性和抗过载能力。探头平膜形结构特别适用于黏稠介质压强的测量，避免了介质淤塞腔体而引起的测量误差问题。主要用于沙粒和液体压力的检测，特别适用于、盾构机泥浆、沥青、原油、化工涂料等粘稠介质的压力测量与控制，并在恶劣的工况条件下能长期稳定可靠工作。

二 、特点

1.性能可靠， 安装使用方便

2.可配现场是显示表头加 HART 协议数字信号

3.特别适用于泥沙粘稠物质压力检测

4.平膜结构设计

5.激光调阻补偿温度性能

6.高精度 、 高稳定性 、高可靠性

7.耐震动冲击、抗过载

8.具有短路保护和反极性保护

三 、技术参数

●测量范围 ：2-140MPa

●工作温度:-20-+60℃

●过载能力:1.5 倍满量程压力

●储存温度: -40-+120℃

●压力类型:表压

●精度等级:0.5,1级

●防护等级:IP66

●长期稳定性:0.2%FS/年

●供电电源:11-28VDC(荐  24VDC)

●防爆等级： Ex db IIC T6 Gb

●输  出:4-20mA（可带清零）、4～20mA+HART(两线) 、 1-5V .1-5V.0-5V0-10V(三线) 、 RS485(四线)

四 、基本工作原理

被测压力作用在膜片上后，直接接触传递到敏感芯片上，敏感芯片通过导线与压力变送器专用放大电路相 连接，用应变计的压阻效应，实现压力与电信号的转换 。 由于敏感芯片上的惠斯登电桥输出的电信号与作 用压力有良好的线性关系，所以可以实现对压力的准确测量。

五 、结构和材质

1.传感器外壳:316L 不锈钢或 304。

2.传感器膜片:17-4 不锈钢（应变式）

3.密封材料:氟橡胶。

六 、开箱 、成套性及保

1.开箱时应注意:先检查包装箱是否完整无损，箱体应按“向上“标志放置 。 开箱时应避免用强力敲打， 防止 损失仪表或附件。

2.成套性:变送器出厂时应包括，压力变送器 1 台 、产品使用说明书 1 份 、产品合格证 1 份。

3.保管:压力变送器应储存环境温度为-40-100℃ ,   相对湿度不大于 95%的干燥通风室内， 室内空气中无对 变送器有腐蚀性的气体。

注:质保期一年，压力变送器不得自行拆卸，如因自行拆卸出现任何质量问题，本公司不承担责任。

• 选型表

例如：SDR40P-(0-20MPa)V1S1L1C1J（0.5）G表示应变平膜型压力变送器，量程 0-20MPa,供电 24V，4-20mA输出 ，螺纹 M20*1.5 ，赫斯曼出线 ，精度 0.5%，隔爆型。

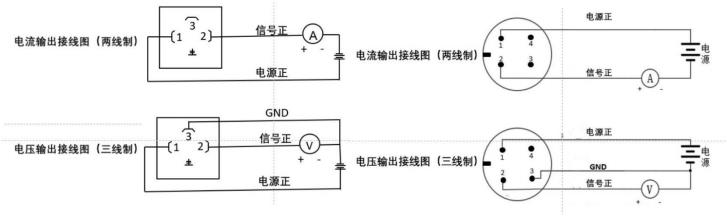

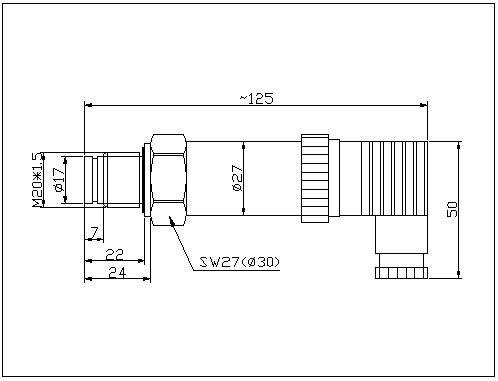

八、外形图及接线定义
